Кнопочные посты управления серии КУ123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В и постоянного тока до 440 В.

Система обозначений КУ123-Х₁Х₂ Х₃2:

КУ123 - обозначение серии, где 3 - условное обозначение степени защиты IР56 по ГОСТ 14254-80;

Х₁ - условное обозначение количества кнопочных элементов:

1 - один элемент,
2 - два элемента,
3 - три элемента;

Х₂ - условное обозначение диаметра проходного отверстия гнезда сальника:

1 - 12 мм,
2 - 16 мм,
3 - 22 мм;

Х₃ - климатическое исполнение по ГОСТ 15150-69 (У, ХЛ, Т);

2 - категория размещения по ГОСТ 15543.1-89. B

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию.  Стойкость постов к воздействию коррозийных агентов атмосферы соответствует ГОСТ 15150-69; атмосфера типа II. Посты устойчивы к воздействию механических факторов внешней среды в соответствии с ГОСТ 17516.1-90.

Степень защиты IР56 по ГОСТ 12254-80.

Рабочее положение в пространстве - любое.

Усилие управления постом – не более 40 Н.

Посты комплектуются из отдельных кнопочных элементов и могут быть выполнены одно-, двух- и трехкнопочными.

В постах ввод присоединительных проводов (кабеля) осуществляется через сальники. Посты КУ123-1 имеют один сальник, КУ123-2 и КУ123-3 - два сальника. В постах КУ123-21 и КУ123-31 сальники расположены с двух сторон, в остальных - с одной стороны.

Посты имеют оперативные надписи: "Пуск", "Стоп", "Вперед", "Назад".

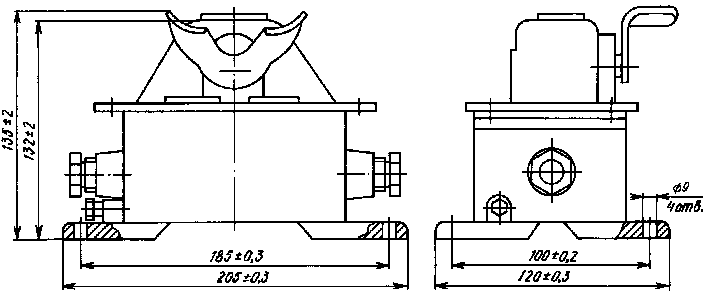

ГАБАРИТНО - УСТАНОВОЧНЫЕ РАЗМЕРЫ

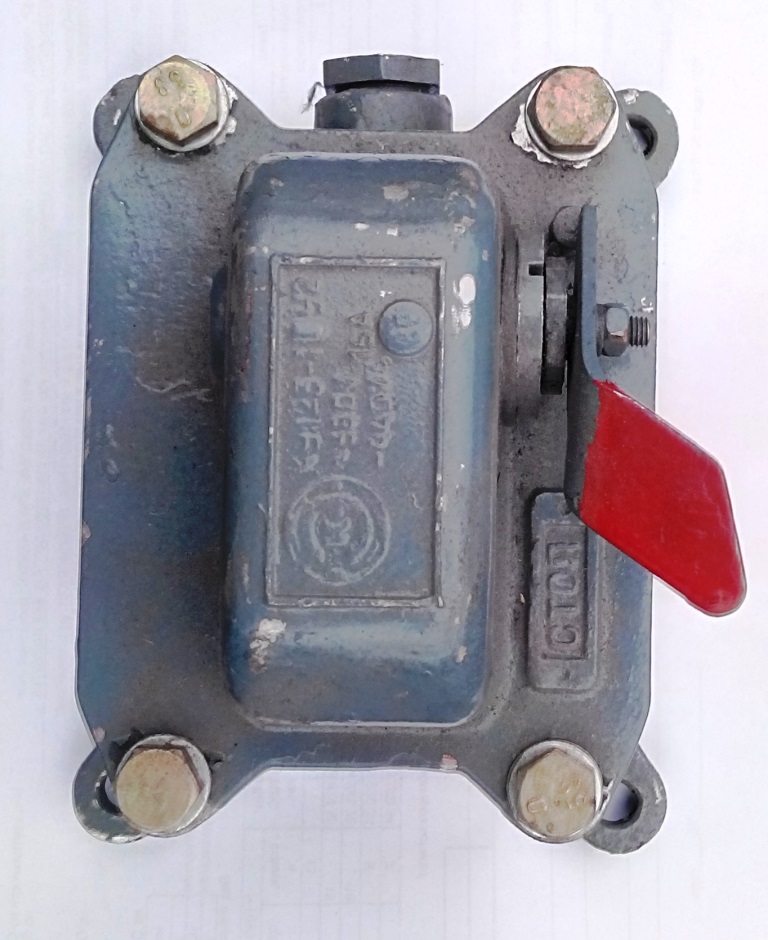

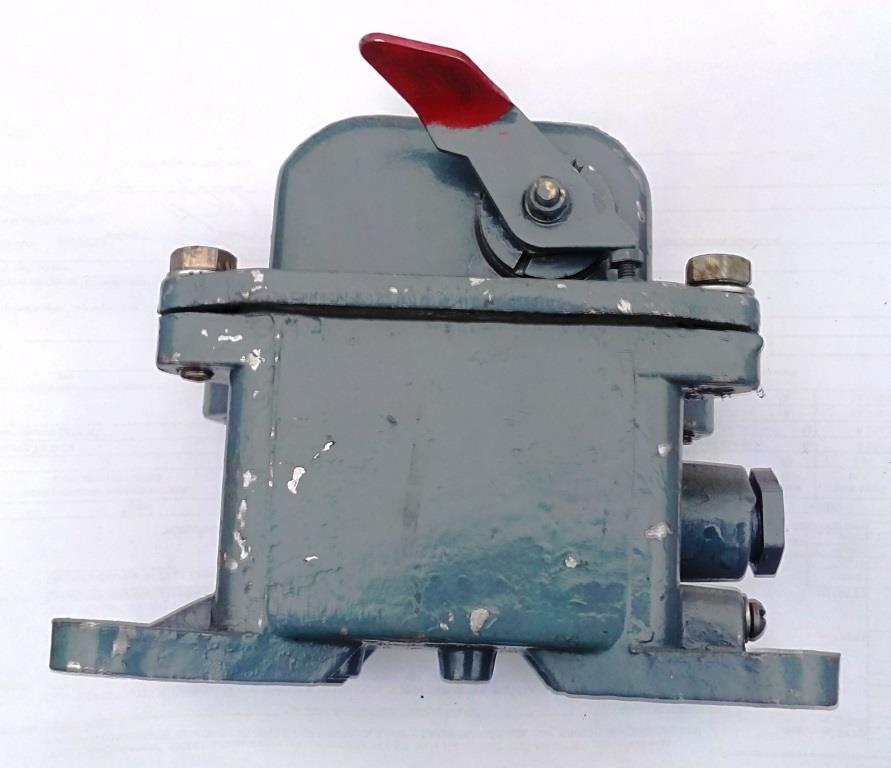

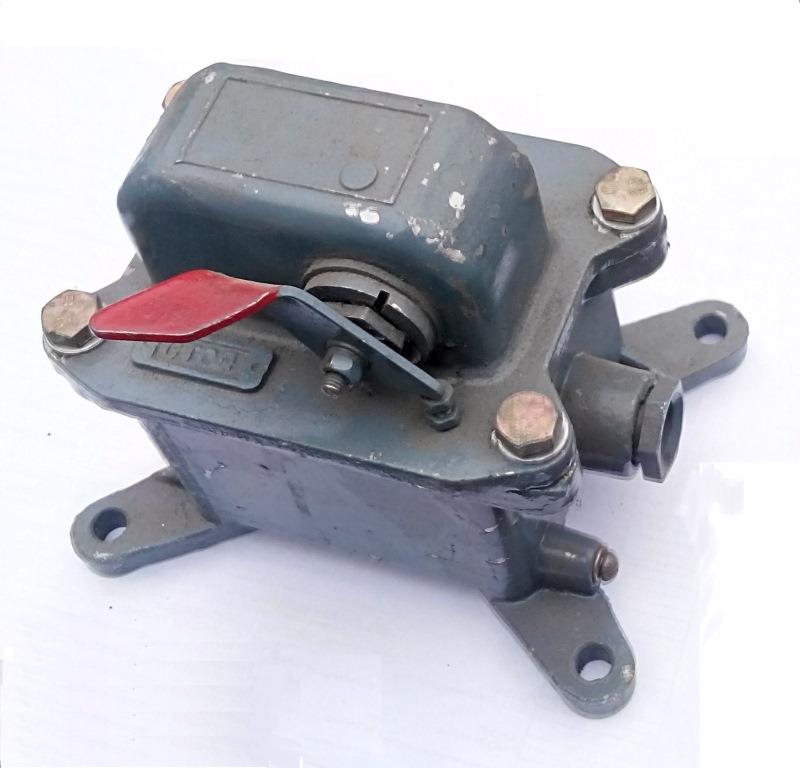

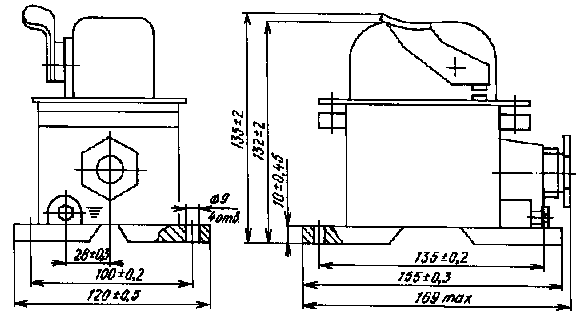

КУ123-11, КУ123-12, КУ123-13

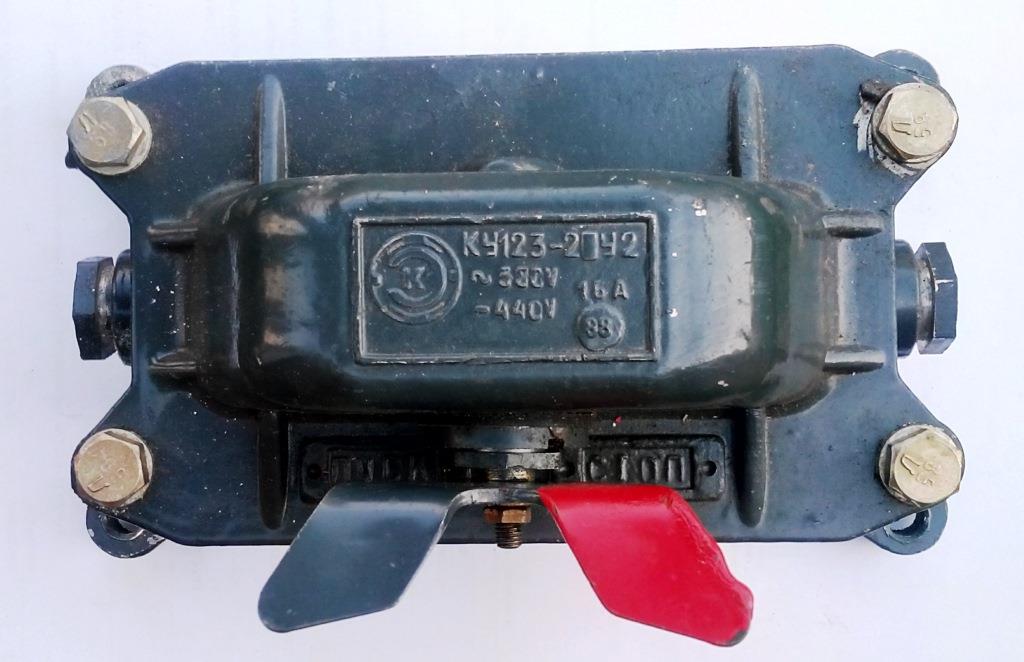

КУ123-21

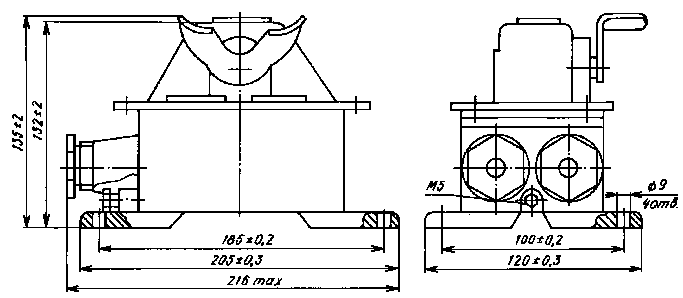

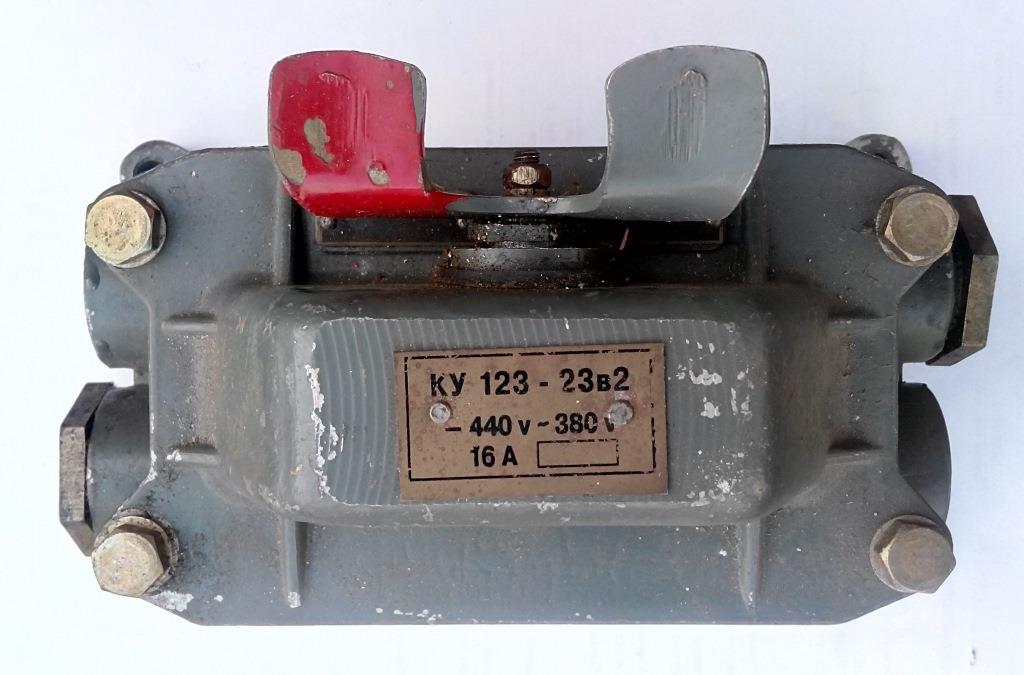

КУ123-22, КУ123-23

КУ123-31

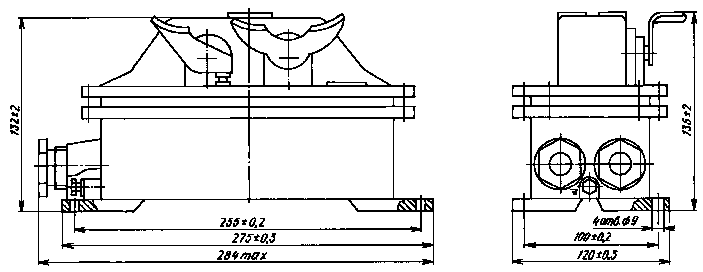

КУ123-32, КУ123-33
