Посты управления кнопочные серии ПКЕ
Посты предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В.
Вид толкателя:
– цилиндрической формы (черного, красного, желтого, зеленого, голубого и белого цветов);
– грибовидной формы (черного и красного цветов).
Количество управляющих элементов – 1, 2 или 3.
Изготавливаются с контактными элементами любой комбинации замыкающих и размыкающих контактов:
1«З», 1«Р», 1«З»+1«Р», 2«З»+2«Р».
ИСПОЛНЕНИЕ ПОСТОВ
| Тип |
Назначение |
Степень защиты |
| со строны толкателя |
со стороны конт. элементов |
ПКЕ 112-1
ПКЕ 112-2
ПКЕ 112-3 |
для встройки в нишу |
IP40 |
IP00 |
ПКЕ 122-1 М
ПКЕ 122-2 М
ПКЕ 122-3 М |
IP54 |
IP00 |
ПКЕ 212-1
ПКЕ 212-2
ПКЕ 212-3 |
для пристройки к ровной поверхности |
IP40 |
IP40 |
ПКЕ 222-1 М
ПКЕ 222-2 М
ПКЕ 222-3 М |
IP54 |
IP54 |

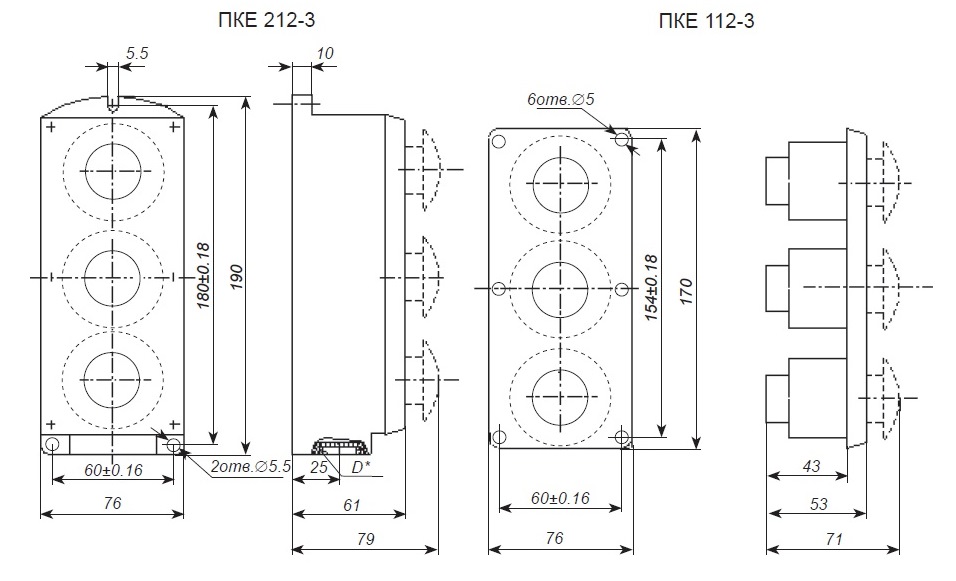

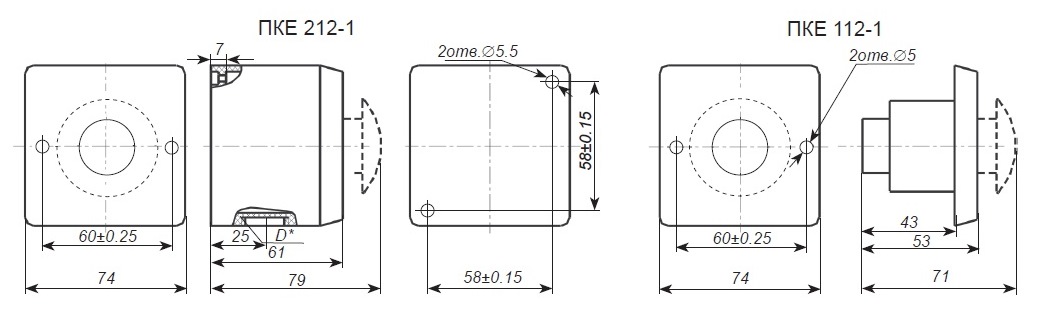

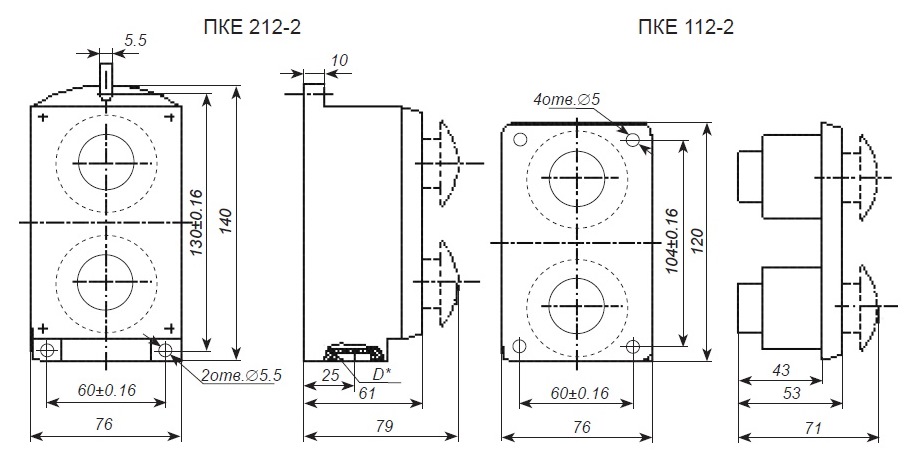

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
