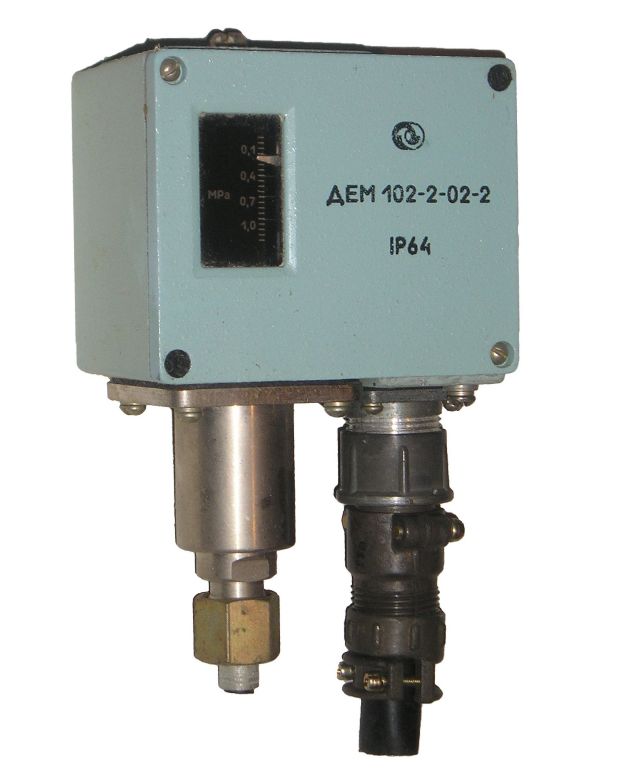

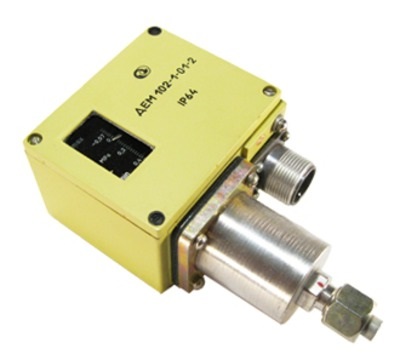

Датчик-реле давления ДЕМ 102--1-05
|
|
|
|
|
|
|
|
НАЗНАЧЕНИЕ
Датчики-реле давления ДЕМ102 предназначены для контроля и двухпозиционного регулирования давления жидких и газообразных сред в холодильных установках, применяемых на судах, железнодорожном и автомобильном транспорте, а также в стационарных установках и других системах и устройствах.
Отличаются высокой устойчивостью к динамическим нагрузкам (вибрация, удары, тряска, наклоны) , защищенностью от воздействия пыли, воды и других факторов окружающей среды.
Одобрен Российским Морским Регистром Судоходства.
Заменяет РД-0М5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Общие пределы уставок, МПа (13 модификаций) |
от -0,09 до 6
|
|
Зона возврата, регулируемая или нерегулируемая (в зависимости от модификации), МПа
|
от 0,03 до 2 МПа
|
|
Предельное давление контролируемой среды (в зависимости от модификации), МПа
|
2,2; 2,5; 3,6; 9,0
|
|
Габариты, мм
|
93х177х63
|
|
Масса, кг,
|
не более 1
|
|
Защита корпуса приборов ДЕМ102-1-01-1С, ДЕМ102-1-02-1С, ДЕМ 102-2-02-1С
|
IP67
|
|
остальных приборов
|
IP64
|
|
Контролируемые среды:
|
хладоны, воздух, масла и другие среды (вязкость не более 0,8 Па?с) неагрессивные к медным сплавам, стали, фторопластам, серебряным припоям; для ДЕМ102-1-01А, ДЕМ102-2-05А - может быть аммиак.
|
|
Электрическое подсоединение
|
соединитель или сальниковый ввод
|
|
Коммутируемый ток
|
до 6 А при напряжении до 380 В частотой 50(60) Гц.
|
|
Минимальный ток
|
0,05 А при нагрузке постоянного тока до 60 Вт и напряжении до 220 В
|
ВАРИАНТЫ ИСПОЛНЕНИЯ
| Условное обозначение прибора |
Пределы уставок
МПа
|
Зона возврата
|
Максимальное допускаемое давление контролируемой среды,
МПа
|
|
регулируемая
|
нерегулируемая, не более,
МПа
|
|
минимальное значение, не более, МПа
|
максимальное значение, не менее, МПа
|
|
ДЕМ102-1-01-1С
|
от минус 0,07 до 0,4
|
—
|
—
|
0,03
|
2,2
|
|
ДЕМ102-1-01-1 ДЕМ102-1-01-2 ДЕМ102-1-01А-1 ДЕМ102-1-01А-2
|
0,04
|
0,25
|
—
|
|
ДЕМ102-2-01-1 ДЕМ102-2-01-2
|
от минус 0,03 до 0,4
|
—
|
—
|
0,04
|
|
ДЕМ102-1-02-1С
|
от 0,1 до 1
|
—
|
—
|
0.07
|
2,5
|
|
ДЕМ 102-1-02-1 ДЕМ102-1-02-2
|
0,1
|
0,6
|
—
|
|
ДЕМ102-2-02-1С
|
—
|
—
|
0,07
|
|
ДЕМ102-2-02-1 ДЕМ102-2-02-2
|
—
|
—
|
0,1
|
|
ДЕМ102-1-04-1 ДЕМ102-1-04-2
|
от минус 0,09 до 0,25
|
0,04
|
0,1
|
—
|
2,2
|
|
ДЕМ102-1-05-1 ДЕМ102-1-05-2
|
от 0,7 до 3,0
|
0,3
|
0,6
|
—
|
3,6
|
|
ДЕМ102-2-05-1 ДЕМ102-2-05-2
|
—
|
—
|
0,15... 0,35
|
|
ДЕМ102-2-05А-1 ДЕМ102-2-05А-2
|
—
|
—
|
0,3
|
|
ДЕМ102-1-06-1 ДЕМ102-1-06-2
|
от 2 до 6
|
0,5
|
2,0
|
—
|
9,0
|
Зона возврата в приборах ДЕМ102-1 направлена в сторону повышения давления контролируемой среды относительно уставки, в приборах ДЕМ102-2 в сторону понижения.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
| |
|
|
