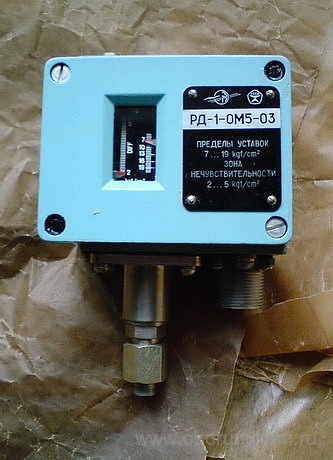

Датчик-реле давления РД1-ОМ5-06
|
|
|
|
|
|
|
|
НАЗНАЧЕНИЕ
Датчики-реле давления РД-ОМ5 и РД-ОМ5-А предназначены для контроля, управления и регулирования давления газообразных и жидких сред, неагрессивных к стали (для РД-ОМ5-А), латуни (для РД-ОМ5) в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах и в стационарных холодильных установках. Приборы РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 используются для тех же целей на крановых кондиционерах.
Контролируемые среды: хладоны, воздух, масла (аммиак - только для РД-ОМ5-А) и другие среды с вязкостью не более 0,8 Па. В случае использования в качестве рабочей среды масла температура его застывания должна быть ниже температуры окружающего воздуха не менее чем на 15°С.
Условное обозначение прибора |
Пределы уставок,
МПа
|
Зона нечувствительности
|
Основная погрешность
МПа,
|
Разброс срабатываний
МПа
|
Максимальное допускаемое давление
МПа
|
|
Минимальное значение, не более
МПа
|
Максимальное значение, не менее
МПа
|
| |
|
РД-1-ОМ5-01
|
от минус 0,03 до плюс 0,4
|
0,04
|
0,25
|
±0,016
|
0,005
|
2,2
|
|
РД-1-ОМ5-01.1
|
0,04
|
0,25
|
|
РД-2-ОМ5-01
|
0,04 нерегулируемая
|
-
|
|
РД-1-ОМ5-01А
|
от минус 0,07 до плюс 0,4
|
0,04
|
0,25
|
±0,02
|
0,005
|
2,2
|
|
РД-2-ОМ5-01А
|
0,04 нерегулируемая
|
-
|
|
РД-1-ОМ5-02
|
от 0,1 до 1,0
|
0,1
|
0,6
|
±0,025
|
0,01
|
2,5
|
|
РД-2-ОМ5-02
|
0,1 нерегулируемая
|
-
|
|
РД-1-ОМ5-03
|
от 0,7 до 1,9
|
0,2
|
0,5
|
±0,05
|
0,02
|
2,5
|
|
РД-2-ОМ5-03
|
0,15...0,25 нерегулируемая
|
-
|
|
РД-2-ОМ5-03.1
|
-
|
|
РД-1-ОМ5-04
|
от минус 0,09 до плюс 0,25
|
0,04
|
0,1
|
±0,01
|
0,005
|
2,2
|
|
РД-1-ОМ5-05
|
от 1,0 до 3,0
|
0,3
|
0,6
|
±0,05
|
0,02
|
3,4
|
|
РД-2-ОМ5-05
|
0,3 нерегулируемая
|
-
|
|
РД-1-ОМ5-05А
|
0,3
|
0,6
|
±0,05
|
0,02
|
|
РД-2-ОМ5-05А
|
0,3 нерегулируемая
|
-
|
|
РД-1-ОМ5-06
|
от 2,0 до 6,0
|
0,5
|
2,0
|
±0,16
|
0,05
|
8,5
|
|
РД-2-ОМ5-06
|
|
0,5 нерегулируемая
|
-
|
Зона чувствительности прибора РД-1 ОМ5 и РД-1 ОМ5-А направлена в сторону повышения (относительно уставки) давление контролируемой среды, а приборов РД-2 ОМ5 и РД-2 ОМ5-А – в сторону понижения. Приборы РД-1 ОМ5 и РД-1 ОМ5-А имеют информационные шкалы зоны нечувствительности с отметками максимального и минимального значений (длина рабочей части шкалы не менее 8мм.)
|
| |
|
|
