НАЗНАЧЕНИЕ
Сдвоенный датчик-реле давления типа РД-ЗМ-04 применяется для автоматического управления работой хладоновых холодильных установок путем размыкания и замыкания электрической цепи управления. Предназначен для работы в условиях морского климата.
Контролтруемые среды - неагрессивных к стали и латуни (хладоны с маслом ХФ-12, ХФ-22, ХФ-22с). Датчик-реле давления РД-3М-04 не рассчитан на работу: а) во взрывоопасных помещениях; б) в воздухе, содержащем едкие газы и пары в концентрациях, разрушающих металл и изоляцию прибора.
ТЕХНИЧЕСКИЕ ДАННЫЕ

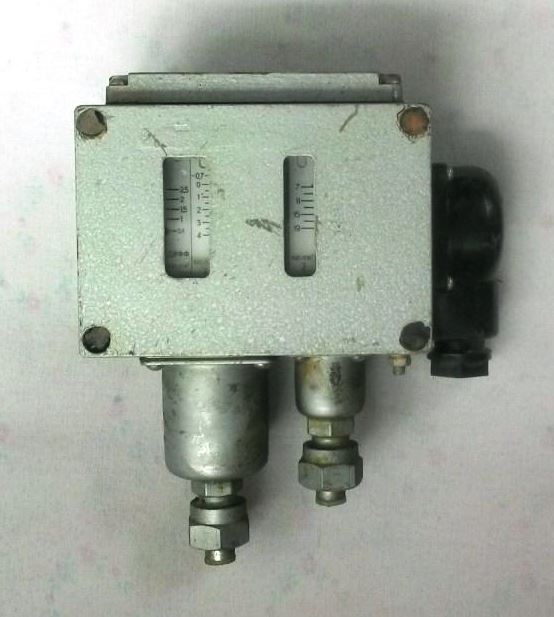

Датчик-реле давления РД-3М-04 имеет два датчика, воздействующие на одно общее контактное устройство - датчик низкого давления и датчик высокого давления.
Основные характеристики датчика-реле давления РД-3М-04:
| Наименование параметров |
Численное значение параметров кгс/см2 (МПа) |
| датчика низкого давления |
датчика высокого давления |
| Пределы уставок давлений размыкания контактов: |
от -0,7 (-0,07)
до 4,0(0,40) |
от 7,0 (0,70)
до 19 (1,90) |
| Зона нечувствительности (дифференциал): |
от 0,4 (0,04)
до 2,5 (0,25)
регулируемая |
не более 3,0
(0,30)
нерегулируемая |
| Основная погрешность срабатывания на числовых отметках шкал, от верхнего предела уставок, в % |
±4 |
±4 |
| Основная погрешность зоны нечувствительности |
±0,25 (0,025) |
- |
| Давление перегрузки |
16 (1,6) |
24 (2,4) |
Корпус датчика-реле давления РД-3М-04 имеет водозащищенное исполнение и допускает применение прибора в условиях повышенной влажности. Масса датчика-реле давления РД-3М-04 не более 2 кг.
|
