НАЗНАЧЕНИЕ

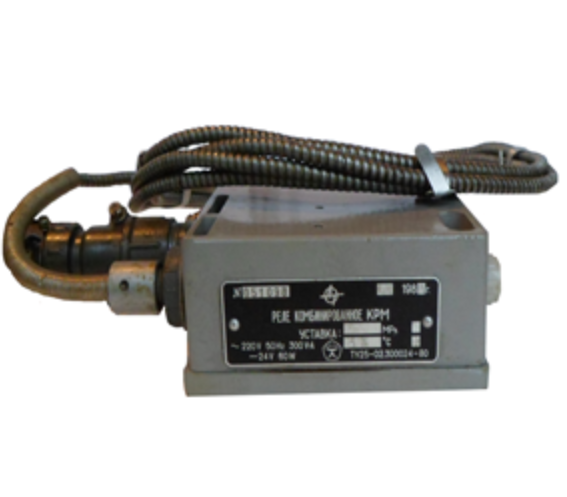

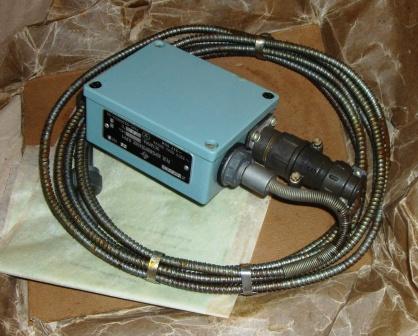

Комбинированное реле КРМ предназначено для контроля давления в системах воздухоподачи, а также для контроля температуры или давления в системах смазки, топлива и охлаждения жидкостей автоматизированных дизелей.
Допустимая вязкость контролируемых жидкостей не более 0,8 Па. с.
Реле предназначено для эксплуатации во взрывобезопасных помещениях.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Реле изготовливается либо с датчиком давления, либо с датчиком температуры.
Реле настроено на заданную уставку срабатывания в пределах уставок согласно табл.1 и направлений срабатывания. Реле имеет электрический переключатель и, в зависимости от исполгния, обеспечивает срабатывание на заданной уставке при повышении или понижении значения температуры или давления контролируемой среды и возврат при обратном изменении температуры или давления контролируемой среды на значение зоны возврата (зоны нечувствительности).
Основные параметры реле:
| |
|
|
Параметр
|
Числовое значение параметра реле
|
|
с датчиком температуры, 0С
|
С датчиком давления МПа (кгс/см2)
|
|
Уставка срабатывания:
нижний предел
верхний предел
|
0
125
|
0,01 (0,1)
1,00 (10)
|
|
Зона возврата (зона нечувствительности), нерегулируемая:
нижний предел
верхний предел
|
0,5
4,0
|
0,005 (0,05)
0,040 (0,40)
|
|
Основная погрешность уставки срабатывания
|
+/-3
|
+/- 0,025 (+/- 0,25)
|
Примечание: Зона возврата (зона нечувствительности) реле с датчиком температуры не должна выходить за нижний предел уставки срабатывания.
Степень защиты прибора от воздействия пыли и воды IР54 по ГОСТ 14254-80.
Разброс срабатываний не превышает 0,5 абсолютного значения основ ной погрешности уставки срабатывания.
Реле с датчиком давления выдерживает воздействие контролируемой среды с предельным значением давления 1,5 МПа (15 кгс/см2).
Реле с датчиком температуры выдерживает воздействие контролируемой среды с предельными значениями температуры 135°С и давления 1,5МПа (15 кгс/см2).
Нагрузки на контакты реле для цепей постоянного тока:
|
Номинальное напряжение, В
|
Нагрузка на контакты, до Вт
|
Постоянная времени цепи (t), с, не более
|
Минимальная сила коммутируемого тока, мА
|
|
12
24
75
110
|
30
60
60
60
|
0,03
0,015
0,002
0,001
|
20
|
Нагрузки на контакты реле для цепей переменного тока:
|
Номинальное напряжение, В
|
Частота, Гц
|
Нагрузка на контакты, до В*А
|
Cos q, не менее
|
Минимальная сила коммутируемого тока, мА
|
|
127
220
|
50
|
300
|
0,6
|
20
|
Изоляция между электрической цепью и корпусом реле выдерживает при атмосферном давлении 100 кПа±3,3 кПа (750 мм рт. ст. ±25 мм рт. ст.) в течение 1 мин. действие испытательного напряжения синусоидальной формы частотой 50 Гц ± 1 Гц;
2000В при относительной влажности до 80%;
1000 В при относительной влажности до 98%.
Электрическое сопротивление изоляции цепи относительно корпуса реле при атмосферном давлении 100кПа±3,3 кПа (750 мм рт. ст.±25 мм рт. ст.) соответствует значениям, указанным в таблице:
|
Параметры окружающего воздуха
|
Сопротивление изоляции, Мом, не менее
|
|
температура, 0С
|
относительная влажность, %
|
|
25+/-5
50+/-2
35+/-2
|
65+/-15
65+/-15
от 95 до 98
|
40
10
5
|
Масса реле не превышает:
1,2 кг — с датчиком температуры;
0,8 кг — с датчикем давления.
УСТРОЙСТВО И РАБОТА
Принцип действия реле основан на уравновешивании сил, создаваемых давлением внутри сильфонного устройства, силой винтовой цилиндрической пружины.

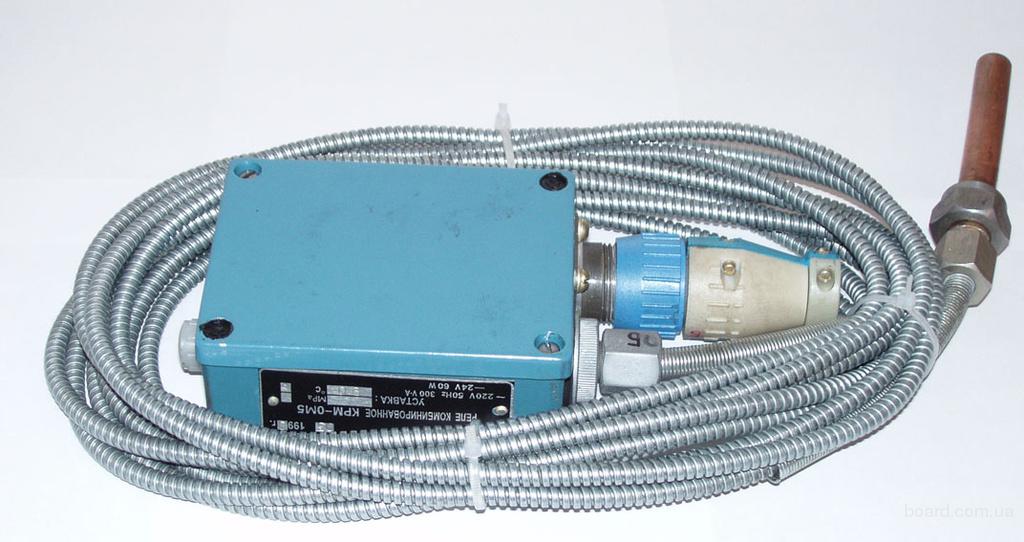

У реле с датчиком температуры термобаллон, капиллярная трубка и сильфон представляют собой герметическую термосистему, заряженную специальным наполнителем.
Принцип работы реле.
 При повышении давления или температуры контролируемой среды (повышение температуры термобаллона вызывает и увеличение давления в термосистеме) сильфон 4 растягивается, преодолевая сопротивление пружины 2. Подвижный конец, сильфона вместе с толкателем 3 перемещается вверх.
При достижении давлением значения, соответствующего уставке, в реле с направлением срабатывания (), — или превышающего уставку на зону возврата (зону нечувствительности) — в реле с направлением срабатывания (), толкатель 3 нажимает на рычаг переключателя 13, производя переключение его контактов, вызывая соответственно срабатывание или возврат реле.
При понижении давления или температуры контролируемой среды на зону возврата (зону нечувствительности) в реле с направлением срабатывания (), или до значения, соответствующего уставке, в приборе с направлением срабатывания(), сильфон 4 под действием пружины 2 сжимается. Подвижный конец сильфона с толкателем 3 перемещается вниз и освобождает рычаг переключателя, производя обратное переключение контактов, вызывая
Настройку реле производят при помощи ходового винта 1. При поворачивачии ходового винта по часовой стрелке натяжение пружины 2 уменьшается.
Каждое реле на фирменной табличке имеет маркировку, указывающую уставку, на которую оно отрегулировано, и направление срабатывания.
Переключатель реле имеет три провода, присоединенные к контактам разъема, имеющим маркировку 1, 2, 3.
ЭЛЕКТРИЧЕСКАЯ СХЕМА РЕЛЕ КРМ
Сочетание контактных пар обеспечивает коммутацию электрической цепи при срабатывании по следующей схеме:
|
Направление срабатывания
|
Номера контактов
|
Коммутация
|
|
При повышении контролируемого параметра
При понижении контролируемого параметра
|
2-1
2-3
2-1
2-3
|
Замыкание
Размыкание
Размыкание
Замыкание
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
КРМ с датчиком давления:
С соединителями: а) ШРГ и ШР; б) 2РТТ
КРМ с датчиком температуры:
С соединителями: а) ШРГ и ШР; б) 2РТТ
|
