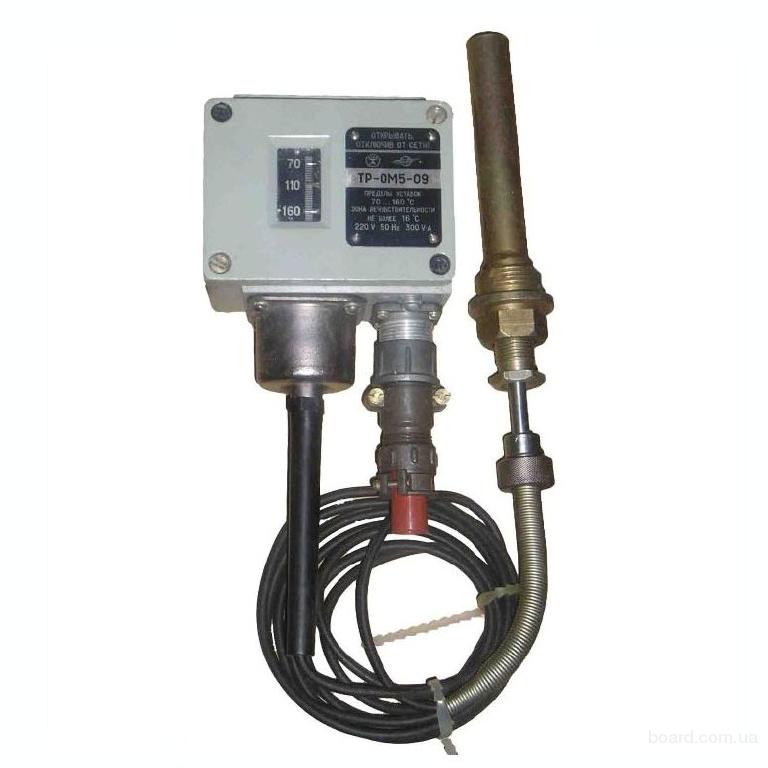

Датчик-реле температуры ТР-ОМ5-08 (от +75 до +100°С).
НАЗНАЧЕНТЕ
Датчики-реле температуры ТР-ОМ5 является комплектующим изделием холодильных установок судов морского и речного флота и, холодильных установок, применяемых на железнодорожном и автомобильном подвижных составах, и предназначен для автоматического двухпозиционного регулирования температуры.
КОНТРОЛИРЕУМЫЕ СРЕДЫ
Хладоны, воздух, вода, рассол, масла и др., неагрессивные к стали, латуни и свинцово-оловянистым припоям.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Приборы ТР-ОМ5-00, ТР-ОМ5-01, ТР-ОМ5-02, ТР-ОМ5-03, ТР-ОМ5-04 выпускаются с зоной нечувствительности, направленной в сторону повышения температуры контролируемой среды относительно уставки.
Приборы исполнений ТР-ОМ5-06, ТР-ОМ5-08, ТР-ОМ5-09 выпускается с зоной нечувствительности, направленной в сторону понижения температуры контролируемой среды относительно уставки
Разброс срабатываний приборов ТР-ОМ5 не должен превышать ±0,3 °С при постоянных окружающих условиях.
Рабочее положение в пространстве вертикальное, чувствительной системой вниз. Сальниковое уплотнение термобаллона со штуцером обеспечивает герметичность соединения при давлении контролируемой среды: 16кг без защитного кожуха и 21кг с защитным кожухом. Прибор является пылезащищённым и влагозащищённым.
|
Тип и исполнение прибора
|
Значение пределов уставок, °С
|
Зона нечувствительности, °С
|
Основная погрешность на оцифрованных и контрольных точках,°С
|
Виды работы
|
|
Минимальное значение,
не более
|
Максимальное значение,
не более
|
|
ТР-ОМ5-00
|
от -60 до -30
|
4,0
|
6,0
|
±1,0
|
Замыкание контактов 1-3 и размыкание контактов 1-2 при понижении температуры контролируемой среды относительно уставки.
|
|
ТР-ОМ5-01
|
от -35 до -5
|
2,5
|
6,0
|
±1,0
|
|
ТР-ОМ5-02
|
от -20 до +10
|
2,5
|
6,0
|
±1,0
|
|
ТР-ОМ5-03
|
от +5 до +35
|
2,5
|
6,0
|
±1,0
|
|
ТР-ОМ5-04
|
от +30 до +60
|
2,5
|
6,0
|
±1,0
|
|
ТР-ОМ5-06
|
от +55 до +85
|
Нерегулируемая 3,0
|
±1,0
|
Размыкание контактов 1-3 и замыкание контактов 1-2 при повышении температуры контролируемой среды относительно уставки.
|
|
ТР-ОМ5-08
|
от +75 до +100
|
Нерегулируемая 3,0
|
±1,0
|
|
ТР-ОМ5-09
|
от +60 до +160
|
Нерегулируемая 16,0
|
±4,0
|
|
