Малогабаритное электромагнитное реле РЭС22.
"Реле РЭС-22":

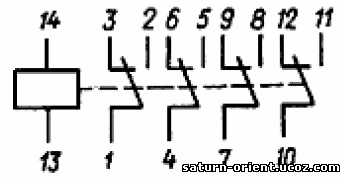

Реле РЭС22 — зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС22 соответствует требованиям ГОСТ 16121—79 и техническим условиям РХ0.450.006ТУ.
Электрические характеристики реле РЭС22
|
паспорт
|
Iсраб., мА
|
Iотпускания, мА
|
Rобмотки, Ом
|
| РФ4.523.023-00 |
19 |
6 |
650 |
| РФ4.523.023-01 |
36 |
11 |
175 |
| РФ4.523.023-02 |
10.5 |
3.5 |
2500 |
| РФ4.523.023-03 |
11 |
3.5 |
2800 |
| РФ4.523.023-04 |
11 |
2 |
2800 |
| РФ4.523.023-05 |
36 |
8 |
175 |
| РФ4.523.023-06 |
10.5 |
2.5 |
2500 |
| РФ4.523.023-07 |
20 |
4 |
650 |
| РФ4.523.023-08 |
21 |
3 |
700 |
| РФ4.523.023-09 |
19 |
6 |
650 |
| РФ4.523.023-10 |
21 |
3 |
700 |
| РФ4.523.023-11 |
36 |
8 |
175 |
Коммутационные характеристики реле РЭС22
|
паспорт
|
Допустимый ток, А
|
Напряжение на разомкнутых контактах, В
|
Род тока
|
РФ4.523.023-00
РФ4.523.023-01
РФ4.523.023-02
РФ4.523.023-03
РФ4.523.023-04 |
0.1 — 0.3 |
6 — 30 |
постоянный |
| 0.3 — 1.0 |
6 — 30 |
| 1.0 — 2.0 |
6 — 30 |
| 0.1 — 0.3 |
6 — 220 |
| 0.05 — 0.1 |
6 — 300 |
| 0.1 — 0.3 |
6 — 115 |
переменный |
| 0.05 — 0.1 |
6 — 220 |
| 0.03 — 0.05 |
6 — 60 |
постоянный |
РФ4.523.023-05
РФ4.523.023-06
РФ4.523.023-07
РФ4.523.023-08 |
0.1 — 0.3 |
6 — 30 |
| 0.3 — 0.5 |
| 0.3 — 1.0 |
| 0.3 — 0.5 |
6 — 115 |
переменный |
| 2.0 — 3.0 |
6 — 30 |
постоянный |
| РФ4.523.023-09 |
5х10-6 — 10-2 |
0.05 — 30 |
постоянный |
| РФ4.523.023-10 |
5х10-3 — 2х10-1 |
0.5 — 30 |
| РФ4.523.023-11 |
10-1 — 5х10-1 |
1 — 15 |
Условия эксплуатации
- Температура окружающей среды от -60 до +85°С, для реле исполнений РФ4.523.023-09, РФ4.523.023-10, РФ4.523.023-11 от +1 до +85°С, для реле исполнения РФ4.523.023-12 от -40 до +50°С.
- Циклическое воздействие температур -60 и +85°С, для реле исполнений РФ4.523.023-09, РФ4.523.023-10, РФ4.523.023-11 +1 и +85°С; для реле исполнения РФ4.523.023-12 -40 и +50°С.
- Повышенная относительная влажность до 98 % при температуре +35°С в течение не более трех суток. Повторное пребывание реле в этих условиях допускается после выдержки в нормальных климатических условиях не менее 12 ч.
- Атмосферное давление от 665 до 103740 Па.
- Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 20 до 50 Гц - с амплитудой 1 мм; от 50 до 200 Гц - с ускорением не более 100 м/с2; от 200 до 1500 Гц - не более 30 м/с2.
- Ударная прочность. При одиночных ударах с ускорением до 1000 м/с2 - 9 ударов. При многократных ударах с ускорением не более 250 м/с2 - 10000 ударов.
- Ударная устойчивость - с ускорением не более 50 м/с2.
- Постоянно действующие линейные ускорения не более 150 м/с2.
|
