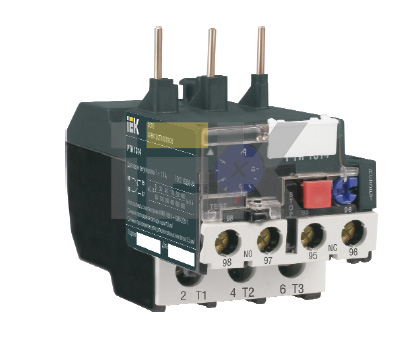

Реле РТИ-1307 электротепловое 1,6-2,5 А (ИЭК DRT10-D016-D025)
ОПИСАНИЕ
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
| Номинальное рабочее напряжение Ue, В: |
230~, 400~, 660~ |
| Номинальное напряжение изоляции Ui, В: |
660 |
| Номинальное импульсное напряжение Uimp, кВ: |
6 |
| Частота, Гц: |
50 |
| Сечение присоединяемых проводников, мм: |
Гибкий кабель без наконечника 1,5-10 |
| |
Гибкий кабель с наконечником 1-4 |
| |
жесткий кабель 1-6 |
| Крутящий момент при затягивании, Нхм: |
2 |
| Габарит: |
1 |
| Предел регулировки тока уставки, А: |
1,6-2,5 |
| Типоисполнение контакторов, используемых с реле: |
КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211 |
| |
КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511 |
| Количество и вид контактов: |
1з+1р |
|
