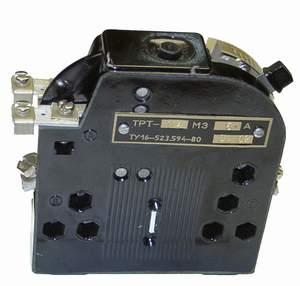

РЕЛЕ ЭЛЕКТРОТЕПЛОВЫЕ ТОКОВЫЕ серии ТРТ-100
Реле электротепловые токовые серии ТРТ-111, ТРТ-112, ТРТ-115, ТРТ-121, ТРТ-122, ТРТ-131, ТРТ-135, ТРТ-139, ТРТ-141, ТРТ-142, ТРТ-151, ТРТ-155, ТРТ-157, ТРТП предназначены для защиты электрических двигателей от перегрузок недопустимой продолжительности.
Структура условного обозначения
ТРТП ХХХ Х ХХ
ТРТП - тепловое реле тока промышленного назначения;
ХХХ - исполнение по току (см. таблицу 1);
Х - способ возврата: без обозначения - с самовозвратом, Р - без самовозврата;
ХХ - климатическое исполнение и категория размещения (У3, Т3, УХЛ4) по ГОСТ 15150-69.
ОБЩИЕ СВЕДЕНИЯ
Реле серии ТРТ предназначены для защиты электрооборудования от перегрузок, в основномэлектродвигателей.
Реле выполняются:
однополюсными;
с самовозвратом и устройством для ускорения возврата вручную;
без температурной компенсации;
без ускоренного срабатывания;
с регулировкой тока несрабатывания;
с одним размыкающим контактом, выполненным без свободного расцепления контакта;
повышенной износостойкости;
без нагревателей и с несменными нагревателями;
негерметичными.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - У3, Т3, УХЛ4.
Реле предназначены для работы в следующих условиях:
температура окружающего воздуха от - 40° С до + 60° С;
внешние воздействующие факторы для группы механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационная нагрузка в диапазоне от 5 до 100 Гц с ускорением до 1g;
Высота над уровнем моря до 2000м.
Окружающая среда невзрывоопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Реле должно монтироваться на вертикальной плоскости зажимами цепи управления вниз или вверх. При этом допускаются наклоны в любую сторону на угол до 45°. Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников - IP00.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Номинальное напряжение главной цепи, В |
| · ТРТ-110, ТРТ-120, ТРТ-130, ТРТ-140 |
~660; -440 |
| · ТРТ-150 |
~660 |
| · ТРТ-110-К, ТРТ-120-К, ТРТ-130-К, ТРТ-140-К |
~380; -440 |
| · ТРТ-150-К |
~380 |
| Номинальное напряжение вспомогательной цепи, В |
~380; -440 |
| Время несрабатывания при температуре окружающего воздуха +40 °С и токе 1,1 IН, с., не менее |
60 |
| Время срабатывания при температуре окружающего воздуха +40 °С и токе 1,35 IН, с., не более |
20 |
| Время возврата при температуре окружающего воздуха +40 °С, мин., не менее |
4 |
| Время срабатывания при нагреве с холодного состояния током 6IНи температуре окружающего воздуха +40 °С, для исполнений реле с номинальными токами несрабатывания (IН), с: |
| · от 1,75 до 10 А |
от 2,5 до 15 |
| · от 10 до 140 А |
от 4 до 15 |
| · от 140 до 550 А |
от 5 до 20 |
| Коммутационная износостойкость, циклы ВО, не менее |
3000 |
| Конструктивное исполнение по способу присоединения внешних проводников |
переднее |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПОВ
|
Тип ТРТ
|
Номинальный ток несрабатывания IН., А
|
Мощность, потребляемая главной цепью реле, ВА не более
|
Габаритные размеры, мм
|
Масса, кг
|
|
111
|
1,75
|
4,5
|
35х120х110
(38х120х110*)
|
0,5
|
|
112
|
2,5
|
|
113
|
3,5
|
|
114
|
5,0
|
|
115
|
7,0
|
|
121
|
9,0
|
5
|
35х120х110
(38х120х110*)
|
0,55
|
|
122
|
11,5
|
7,2
|
|
131
|
14,5
|
7,2
|
35х120х110
(38х120х110*)
|
0,55
|
|
132
|
18
|
6,5
|
|
133
|
22
|
8,2
|
|
134
|
28
|
9,3
|
|
135
|
35
|
8,7
|
|
136
|
45
|
9,5
|
|
137
|
56
|
11,0
|
|
138
|
71
|
13,2
|
|
139
|
90
|
14,3
|
|
141
|
110
|
15,8
|
35х160х110
(38х160х110*)
|
0,75
|
|
142
|
140
|
19,5
|
|
151
|
155
|
20
|
61х181х182
(61х181х185*)
|
2,2
|
|
152
|
190
|
|
153
|
230
|
|
154
|
285
|
|
155
|
360
|
|
156
|
450
|
|
157
|
550
|
Примечания:
1. Номинальные токи несрабатывания реле даны для температуры окружающего воздуха 40 °С и положения регулятора уставки «0». Диапазон регулировки номинального тока несрабатывания ±15%.
2. Размеры в скобках, отмеченные *, приведены для реле серии ТРТ-100-К.
Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
