Микропроцессорные электронные реле времени PCA-512 предназначены для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Включение нагрузки после подачи напряжения питания и отсчета заданного отрезка времени.

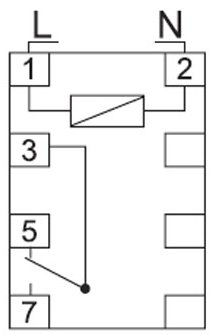

После подачи напряжения питания замыкаются контакты 3-7 . По окончании отсчета заданного времени контакты переключаются в позицию 3-5. В таком положении они находятся до отключения напряжения питания.
Выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов:
0,1 сек 1сек; 1 сек 10 сек; 10 сек 1 мин; 1 мин 10 мин; 10 мин 2 часа; 2 часа 24 часа.
Технические характеристики
|
Напряжение питания
|
220 В 50 Гц |
| Максимальный ток неприоритетной цепи |
16 А АС1 |
| Максимальный ток катушки контактора |
3 А |
| Диапазон регулировки тока отключения: |
2 - 15 А |
| Выдержка времени отключения при пуске: |
от 1 до 5 сек |
| Время отключения при перегрузке: |
1 - 2 сек |
| Диапазон рабочих температур |
-25 - +500С |
| Степень защиты: |
|
| Реле |
IP40 |
| Клеммной колодки |
IP20 |
| Габариты |
17 х 65 х 90 мм |
| Тип корпуса |
1S |
|
