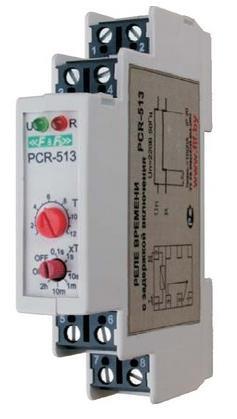

Микропроцессорные электронные реле времени PCR-513 предназначены для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.
После подачи напряжения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12. В Таком положении реле остаётся до отключения питания.

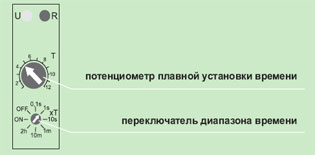

Выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов:
0,1 сек 1сек; 1 сек 10 сек; 10 сек 1 мин; 1 мин 10 мин; 10 мин 2 часа; 2 часа 24 часа.
Технические характеристики
|
Напряжение питания
|
220 В 50 Гц |
| Максимальный ток неприоритетной цепи |
10 А АС1 |
| Максимальный ток катушки контактора |
3 А |
| Диапазон регулировки тока отключения: |
2 - 15 А |
| Выдержка времени : |
0,1 сек - 24 ч |
| Время отключения при перегрузке: |
1 - 2 сек |
| Диапазон рабочих температур |
-25 - +50С |
| Степень защиты: |
|
| Реле |
IP40 |
| Клеммной колодки |
IP20 |
| Габариты |
17 х 65 х 90 мм |
| Тип корпуса |
1S |
|
