ОБЩИЕ СВЕДЕНИЯ

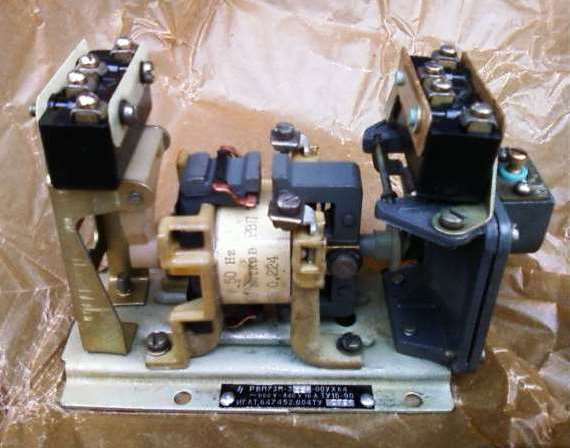

Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени.
УСЛОВИ Я ЭКСПЛУАТАЦИИ
Высота над уровнем моря - не более 2000м.
Диапазон рабочих температур - от +5 до +45°С.
Окружающая среда - невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.
Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
При необходимости возможна регулировка в процессе эксплуатации величины уставки выдержки времени вращением регулировочного винта.
Структура условного обозначения РВП -72 Х Х Х Х
ТЕ ХНИЧЕСКИЕ ХАРАКТЕ РИСТИКИ
Реле имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.
| Диапазон регулируемых выдержек времени, с |
0,4...180 |
| Номинальный ток исполнительных контактов, А |
16 |
| Потребляемая мощность, ВА, не более |
30 |
| Время возврата, с, не более |
0,4 |
| Время подготовки реле, с, не более |
2 |
| Разброс выдержки времени реле, %, не более |
+-10 |
| Дополнительная погрешность от старения, %, не более |
+-30 |
| Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более |
+-40 |
| Механическая износостойкость, млн. циклов, не менее |
10 |
| Коммутационная износостойкость, млн. циклов, не менее |
1,6 |
| Масса, кг, не более |
РВП-72-3121, РВП-72-3122 |
0,8 |
| РВП-72-3221, РВП-72-3222 |
1,0 |
| РВП-72-3323 |
1,2 |
|
