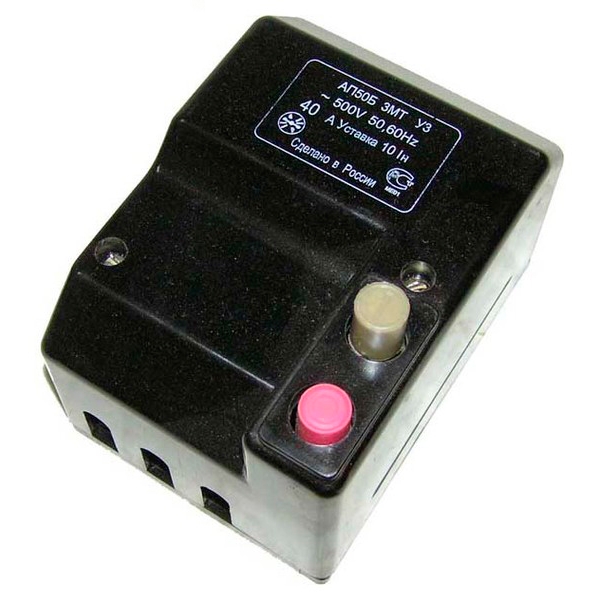

Автоматический выключатель широкого применения. Используется для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6А до 63А при напряжении до 400В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6А до 63А с напряжением до 220В.

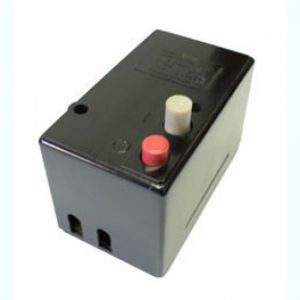

Выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.

Соответствуют требованиям ГОСТ Р 50030.2

Основное назначение выключателей АП50Б - защита кабелей и проводов, а также электродвигателей.

ПРЕИМУЩЕСТВА:

• Наличие на корпусе кнопок «включено - отключено».
• Повышенная степень защиты контактов.
• Возможность подключения проводников без использования кабельных наконечников.
• Большое количество дополнительных устройств и типоисполнений.
• Наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых
• возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ

АП50Б-Х₁Х₂Х₃Х₄Х₅-Х₆…А-Х₇…Iн-Х₈…-Х₉…-ХП-IP54-Х₁₀-Х₁₁
АП50Б — Обозначение серии
Х₁Х₂Х₃Х₄ —Количество и обозначение максимальных расцепителей тока:

МТ — комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
М — электромагнитный максимальный расцепитель тока;
Т — тепловой максимальный расцепитель тока.
Количество проставляется перед обозначением расцепителя.

Х₅ — Обозначение дополнительного расцепителя:

Н — минимальный расцепитель напряжения;
Д — независимый расцепитель;
О — максимальный расцепитель тока в нулевом проводе.

Х₆…А — Номинальный ток максимальных расцепителей, А.
Х₇…Iн — Уставка по току срабатывания электромагнитных
максимальных расцепителей тока.
Х₈… — Номинальное напряжение и род тока выключателей:

400АС – для трехполюсных выключателей;
400АС/220DC – для двухполюсных выключателей.

Х₉… — Наименование дополнительного расцепителя, номинальное
напряжение и род тока дополнительного расцепителя:

НР 110АС, НР127АС, НР230АС/220DC, НР400АС - для независимого расцепителя;
РМН110АС, РМН127АС, РМН230АС, РМН400АС – для минимального
расцепителя напряжения.

ХП — Количество вспомогательных контактов (1П или 2П при их наличии).
IP54 — Степень защиты (для выключателей в дополнительной оболочке).
Х₁₀ — Обозначение климатического исполнения и категории
размещения: У3, У2.
Х₁₁ — Вид приемки (условия поставки):

АЭС – для поставок на АЭС;
Э – экспорт;
при отсутствии – приемка ОТК*.
