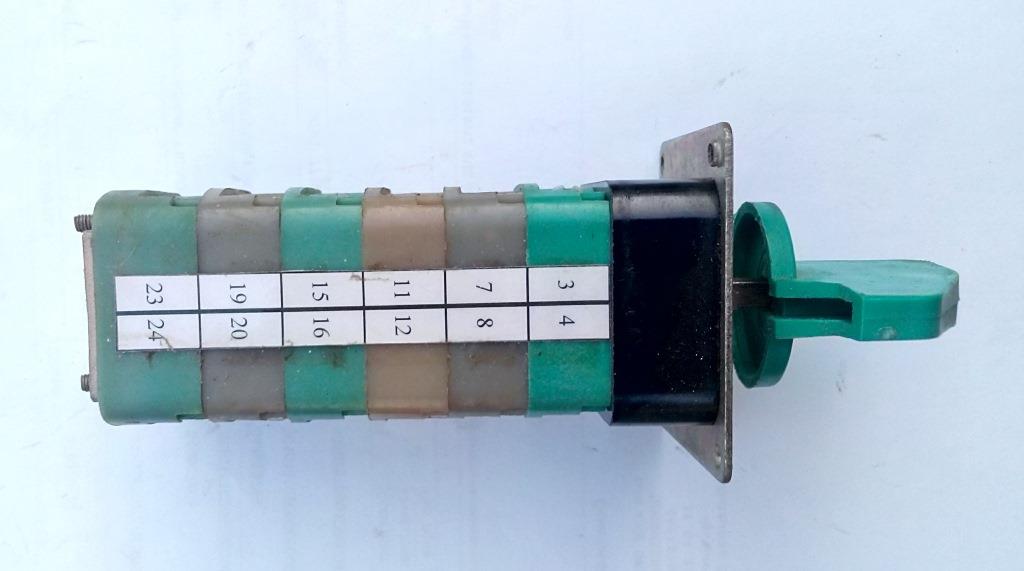

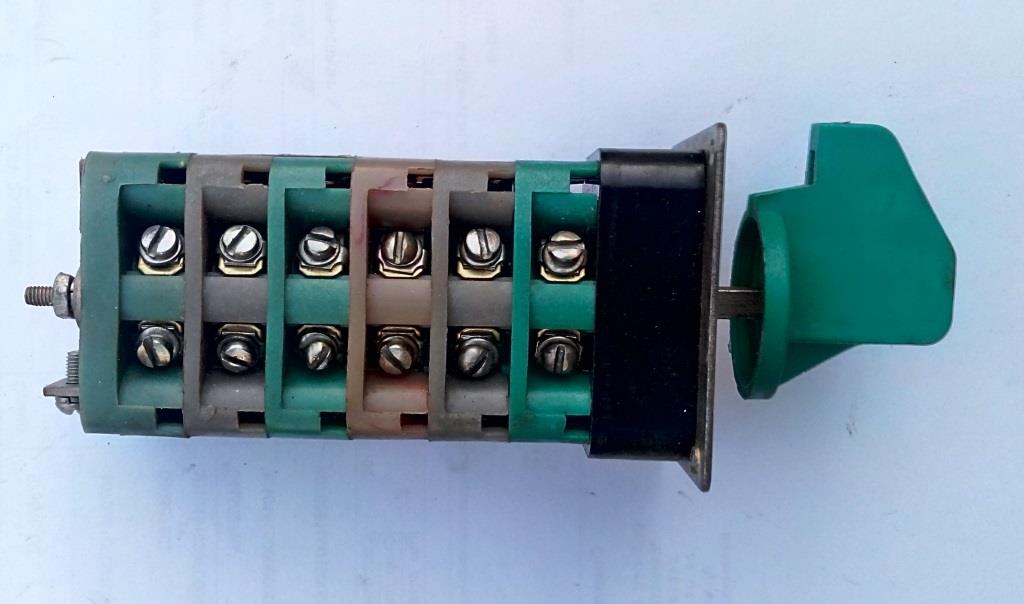

ПЕРЕКЛЮЧАТЕЛИ КУЛАЧКОВЫЕ УНИВЕРСАЛЬНЫЕ СЕРИИ ПКУ3

ОБЩИЕ СВЕДЕНИЯ

Переключатели кулачковые универсальные серии ПКУ3 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.

Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта.

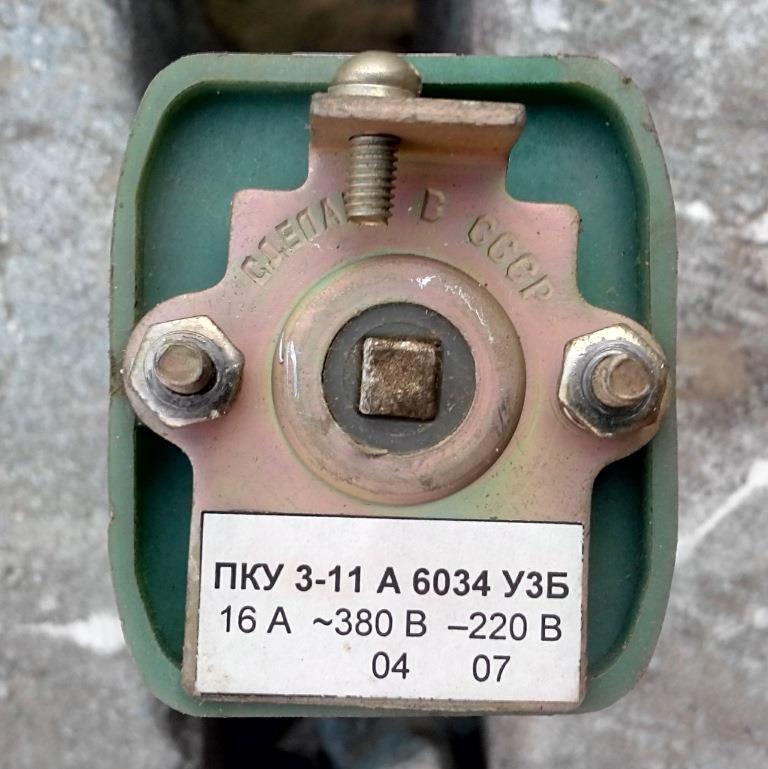

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ПКУ3 ХХХХХХХХ ХХХХ:

• ПКУ-переключатель кулачковый универсальный;
• 3-типоразмер;
• Х-наличие специального устройства: "-" - специальное устройство отсутствует; 1 - с запирающим устройством; 2 -с ключом-рукояткой;
• Х-исполнение по степени защиты, ГОСТ 1425569: 1 -открытое, степени защиты IР00; защищенное со стороны фланца, степени защиты IР30; 3 - в оболочке, степени защиты IР30; 5 -брызгозащищенное, степени защиты IР54; 6 -водозащищенное, степени защиты IР65 со стороны фланца;
• Х-исполнение по способу установки и крепления: 1 - за панелью, крепление передней скобой; 2 - за панелью или на панели, крепление передней скобой с фронтальным фланцем; 4 -за панелью, крепление фронтальным фланцем; 6 - внутри шкафов, на панели, крепление задней скобой; 8 - на стенах и конструкциях, крепление за оболочку;
• Х-исполнение по способу фиксации ;
• ХХХХ-номер электрической схемы ;
• ХХ-климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
• Х-модернизированное исполнение (М);
• Х-класс износостойкости (А, Б, В).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Примечания: 1. Механическая износостойкость ПКУ3 211 не менее 50 тыс. переключений. 2. Переключатели степени защиты IР54, IР00 с креплением задней скобой, IР30 с креплением за оболочку должны соответствовать классу износостойкости В, а переключатели степени защиты IР65 - классу Б.

Переключатели выдерживают в течение 1 с сквозные токи коротких замыканий не менее 400 А.
